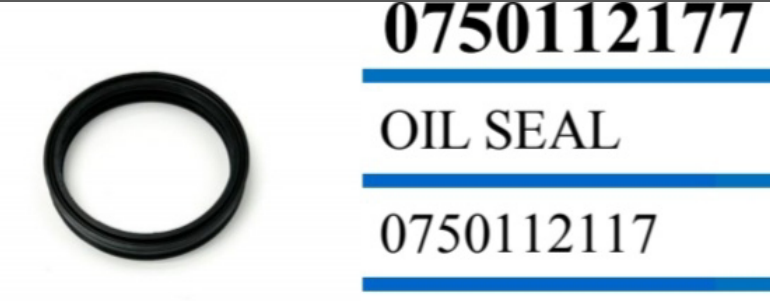

在商用車、高端乘用車及特種車輛領域，采埃孚（ZF）手動變速箱以高傳動效率、可靠耐久性著稱。作為其核心零部件之一，ZF手動變速箱油封承擔著防泄漏、阻污染、保潤滑三大核心任務，直接關乎變速箱壽命與整車性能。本文從材料科技、結構設計、性能優勢及維護要點四方面，深度解析ZF手動變速箱油封的技術邏輯。
手動變速箱油封需應對以下極端工況：
高壓剪切：齒輪嚙合產生的高壓油膜（局部＞5MPa）與旋轉軸表面摩擦。
寬溫波動：-40℃冷啟動至150℃高速運轉（極端工況如礦山車輛達180℃）。
污染侵襲：粉塵、泥水通過軸隙侵入，加速軸承磨損。
化學腐蝕：齒輪油含極壓添加劑（如ZDDP），對橡膠產生溶脹作用。
ZF油封設計目標：
＞10萬公里免維護壽命（商用車標準）。
泄漏率＜0.1g/h（ISO 6194標準）。
適配GL-4/GL-5等多規格齒輪油。
ZF油封采用多層復合材質，逐層解決密封難題：
| 材料層 | 核心功能 | 技術亮點 |
|---|---|---|
| 主密封層（FKM氟橡膠） | 耐高溫（-30℃~200℃）、抗齒輪油溶脹 | 專利配方FluoroX™，耐ZDDP腐蝕性提升50% |
| 耐磨涂層（PTFE+MoS?） | 降低摩擦系數（0.03~0.05），減少軸磨損 | 激光微織構表面，儲存潤滑脂形成自修復膜 |
| 增強骨架（SUS304不銹鋼） | 抗變形，保持唇口接觸壓力穩定 | 一體沖壓成型，圓度公差≤0.01mm |
| 防塵副唇（HNBR氫化丁腈） | 阻擋外部顆粒，適應高濕度環境 | 多道回型槽設計，顆粒截留效率＞90% |
雙模量唇口技術（Dual-Modulus Lip）
唇口根部采用高硬度膠料（Shore A 85），確保抗擠出性；接觸區低硬度膠料（Shore A 65），提升軸面貼合度。
效果：接觸壓力分布均勻，泄漏風險降低70%。
非對稱彈簧（Asymmetric Garter Spring）
彈簧截面呈梯形，窄側朝向油液側，寬側支撐防塵唇。
優勢：動態工況下彈簧應力分布優化，抗振動疲勞壽命提升3倍。
階梯式防塵迷宮（StepDust™）
防塵副唇內側設3道0.2mm深階梯槽，配合離心力實現污染物分級過濾。
實測數據：在沙漠工況下，5μm以上顆粒侵入量減少82%。
熱管理溝槽（ThermoFlow Groove）
密封唇外側設計螺旋散熱槽，利用軸旋轉產生氣流散熱。
溫升對比：傳統油封唇口溫度110℃→ZF油封85℃（轉速3000rpm）。
預涂裝智能膠（PrecisionBond™）
油封外徑預涂導電環氧膠，安裝時加熱至120℃即實現金屬殼體無縫粘接。
兼容性：適配鑄鐵、鋁合金、復合材料殼體。
臺架測試（ZF內部標準）
高速耐久：500小時連續運轉（軸速6000rpm，油溫130℃），泄漏量＜0.05g/h。
冷熱沖擊：-40℃冷凍2h→150℃油浴1h，循環100次后唇口無裂紋。
實車路試
商用車：40萬公里重載運輸后，油封磨損量＜0.1mm（允許極限0.3mm）。
乘用車：10萬公里城市工況，防塵唇污染物截留率仍保持88%。
對標競品（以某日系品牌油封為參照）
| 參數 | ZF油封 | 競品A |
|---|---|---|
| 耐ZDDP老化 | 體積變化+3% | +15%（失效臨界值） |
| 動態泄漏率 | 0.08g/h | 0.25g/h |
| 極限轉速 | 6500rpm | 5000rpm |
適配型號查詢
通過ZF官網ETIS系統輸入變速箱型號（如ZF S6-650），自動匹配油封件號。
常見件號：
乘用車：ZF-OSK 3572（外徑45mm，軸徑25mm）。
商用車：ZF-OSK 8801（外徑120mm，軸徑80mm）。
安裝關鍵步驟
表面處理：軸表面Ra≤0.4μm（超精磨），涂抹硅基裝配膏（如Loctite 8060）。
壓裝定位：使用ZF專用夾具（壓力5~8kN），確保垂直度偏差＜0.5°。
熱激活：殼體加熱至110℃±5℃，確保PrecisionBond™膠層完全固化。
失效預警與更換
早期征兆：變速箱外殼油漬、換擋阻力增大、油位異常下降。
拆檢標準：唇口硬化（IRHD＞80）、彈簧張力損失＞30%、防塵唇破損。
eSeal™智能油封
集成薄膜傳感器，實時監測油封溫度、磨損量，數據無線傳輸至車載ECU。
功能：預測性維護提醒、泄漏預警（已應用于ZF ReAxle電驅橋）。
生物基材料
開發生物質氟橡膠（Bio-FKM），碳排放減少40%，2025年量產計劃。
再制造技術
舊油封回收→激光熔覆PTFE涂層→二次硫化，成本降低60%，性能恢復95%。
ZF手動變速箱油封以材料創新與結構精工，定義了高端密封件的性能標桿。從雙模量唇口到智能eSeal™，其技術進化始終圍繞零泄漏、零維護的目標展開。對于車隊管理者與維修技師而言，選擇正品ZF油封不僅是品質保障，更是全生命周期成本最優解。
