液態二氧化碳（LCO?）作為一種環保制冷劑和工業介質，廣泛應用于食品冷凍、滅火系統、超臨界萃取等領域。然而，其極端低溫（-46℃）與高工作壓力（設計壓力5.2MPa，水壓試驗7.8MPa）對旋轉接頭的密封系統提出了嚴峻挑戰。泛塞密封（Spring-Energized Seal）憑借其動態適應性、低溫穩定性與高壓抗擠出能力，成為此類工況下的核心密封技術。本文從結構設計、材料選型、性能驗證及應用場景四個維度，系統解析液態二氧化碳旋轉接頭的泛塞密封技術。
極端低溫脆化：-46℃下多數橡膠（如NBR/FKM）硬度急劇上升，彈性喪失，導致密封失效。
高壓滲透與擠出：5.2MPa壓力下介質易滲入密封界面，而7.8MPa水壓試驗可能引發密封材料蠕變擠出。
動態摩擦控制：旋轉運動（轉速通常＜100rpm）需平衡低摩擦與耐磨性，避免過熱或泄漏。
相變風險：液態二氧化碳在壓力波動時可能發生氣化，引發密封腔壓力驟變，加劇泄漏風險。

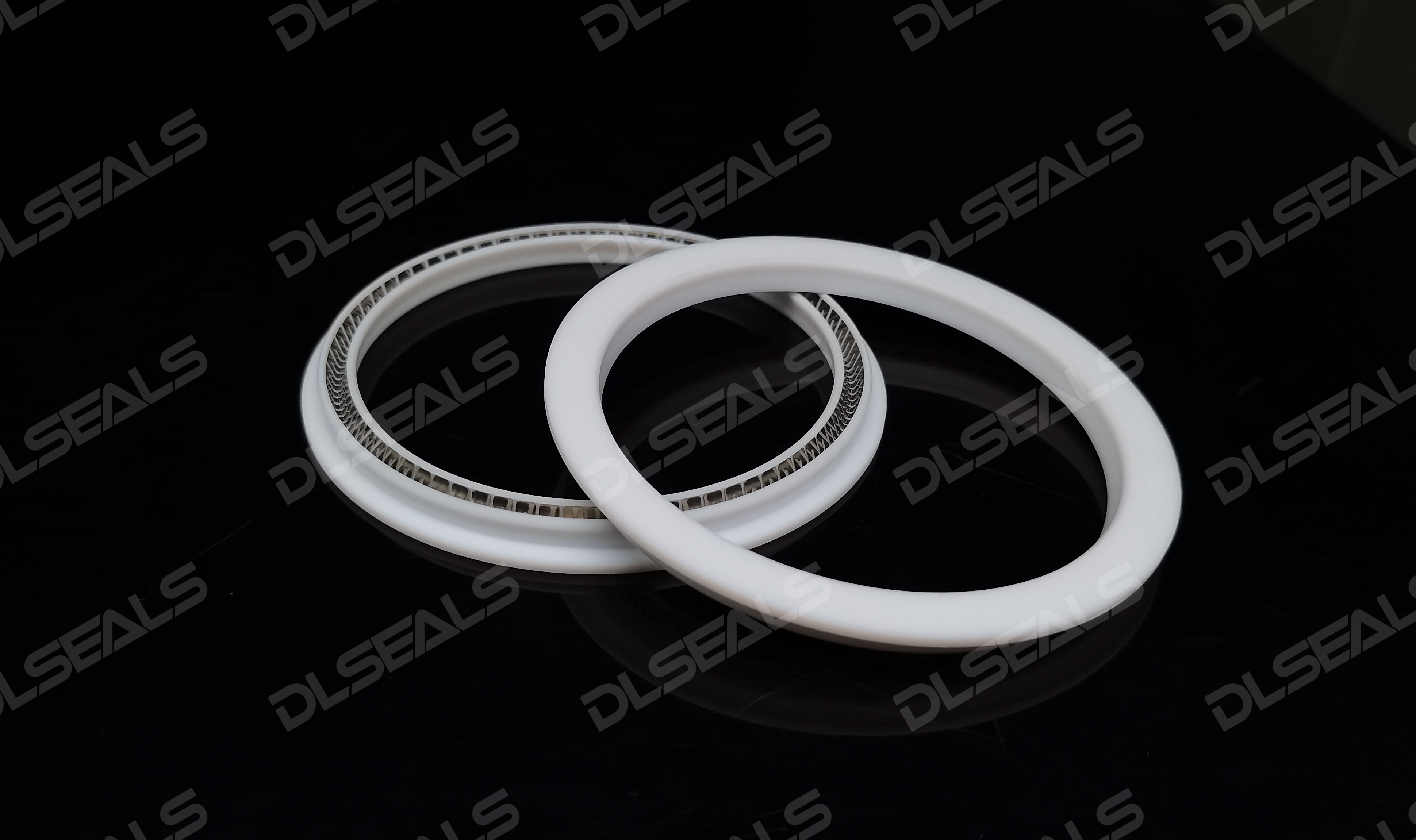

金屬?gòu)椈?/strong>：提供持續徑向力，補償?shù)蜏厥湛s與磨損。
材質：Inconel 718（耐低溫至-269℃），抗拉強度≥1400MPa。
彈簧形式：V形或U形螺旋彈簧，預緊力5~15N/mm。
密封唇：與旋轉軸接觸，實現動態密封。
材質：改性PTFE（聚四氟乙烯）+ 25%玻璃纖維增強，摩擦系數0.08~0.12。
幾何設計：雙唇結構（主唇密封，副唇刮塵），唇口角度60°，根部加強筋防擠出。
| 材料 | 性能要求 | 測試標準 |
|---|---|---|
| PTFE基體 | 斷裂伸長率＞300%（-50℃） | ASTM D638 |
| 彈簧 | 疲勞壽命＞10?次（-46℃~+20℃交變） | ISO 12106 |
| 整體密封件 | 泄漏率＜1×10?? mbar·L/s（7.8MPa） | ISO 15848（閥門測試標準） |
表面粗糙度：軸表面Ra≤0.2μm（鏡面拋光），密封唇接觸區粗糙度Ra≤0.4μm。
熱隔離：采用真空隔熱層或低導熱材料（如PEEK）外殼，減少冷量傳遞至密封件。
壓力平衡：內置泄壓通道，防止液態二氧化碳?xì)饣瘜?dǎo)致腔體超壓。
固體潤滑：密封唇表面浸漬二硫化鉬（MoS?）或石墨，摩擦系數降低30%。
潤滑脂選擇：全氟聚醚（PFPE）基潤滑脂，適用溫度-70℃~+280℃，與CO?相容。
條件：-46℃，5.2MPa CO?，轉速60rpm，連續運行500小時。
結果：
泄漏率：≤5×10?? mbar·L/s（氦質譜檢測）。
磨損量：密封唇厚度減少＜0.05mm（激光輪廓儀測量）。
條件：7.8MPa水壓，常溫，靜態保壓30分鐘。
結果：
密封件無可見變形，彈簧回彈率＞95%（壓縮永久變形＜5%）。
基于Archard磨損公式與CO?相變沖擊模擬，預測密封壽命＞10年（啟停周期≤5次/天）。
場景：食品速凍隧道旋轉接頭，溫度-46℃，壓力4.0~5.2MPa。
解決方案：Inconel 718彈簧+25%玻纖PTFE泛塞密封，泄漏率達標FDA食品級要求。
場景：萃取釜旋轉攪拌軸密封，壓力7.4~10MPa，溫度31℃~50℃（需兼顧超臨界相變）。
優化設計：雙彈簧冗余結構+表面織構化PTFE（儲油微坑直徑50μm）。
場景：甲板旋轉噴頭密封，耐鹽霧腐蝕，抗振動（IEC 60068-2-6標準）。
材料升級：PTFE基體添加15%碳纖維，硬度提升至Shore D 60，抗鹽霧＞1000小時。
智能傳感密封
嵌入薄膜壓力/溫度傳感器（MEMS技術），實時監測密封界面狀態，預警失效風險。
納米復合增強
石墨烯改性PTFE（添加1%~3%）：摩擦系數降至0.05，磨損率降低50%。
綠色制造工藝
可回收彈簧設計（模塊化拆卸），生物基PTFE（如科慕公司Teflon™ Eco產品線）。
液態二氧化碳旋轉接頭的泛塞密封技術，通過材料科學、結構力學與表面工程的深度協同，成功攻克了-46℃低溫與7.8MPa高壓的雙重挑戰。其核心價值不僅在于超越傳統橡膠密封的極限性能，更通過可量化的測試數據與工業場景驗證，成為低溫高壓流體系統的“可靠守門人”。
