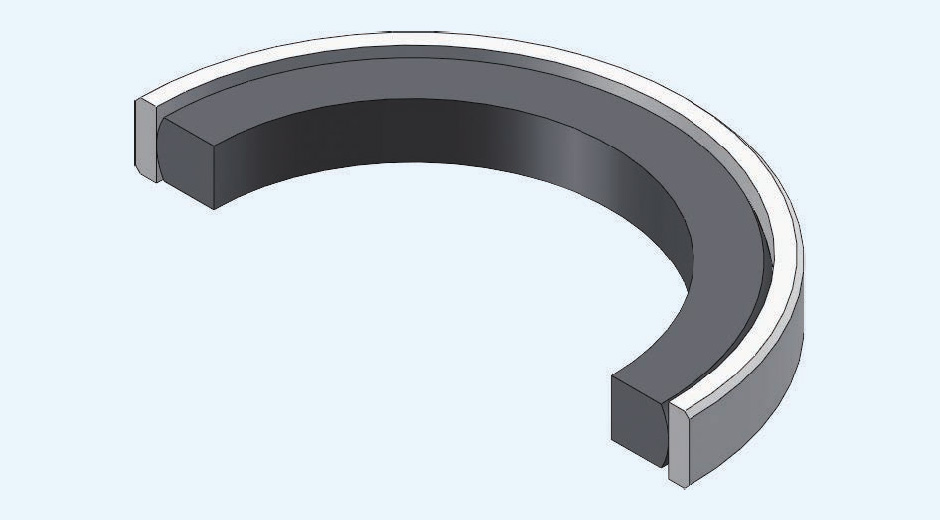

在超高壓液壓系統、航空航天燃油控制閥、以及深海鉆井設備的密封界面中，一種截面呈矩形的密封元件——方型圈（Square Ring），正憑借其獨特的幾何結構與力學特性，成為高抗擠出、低摩擦場景的優選方案。本文從設計原理、材料工程、應用場景及技術演進等維度，深度解析方型圈的核心技術價值與工業應用邏輯。
方型圈采用矩形截面（寬高比通常為1:1至1:1.5），通過優化邊緣倒角與接觸面曲率，實現以下特性：
雙線接觸密封：上下邊緣形成兩條平行密封線，降低局部應力集中；
抗擠出優勢：截面慣性矩較O型圈提升2~3倍，無擋圈耐受壓力可達100MPa；
摩擦控制：邊緣圓弧設計（R0.1~0.3mm）減少摩擦系數至0.1~0.2。
| 參數 | 方型圈 | O型圈 | X型圈 |
|---|---|---|---|
| 抗擠出能力（無擋圈） | 80~100 MPa | 20~40 MPa | 50~70 MPa |
| 摩擦系數（動態） | 0.1~0.2 | 0.2~0.4 | 0.08~0.15 |
| 壓縮永久變形率 | 15%~25%（150℃×70h） | 15%~30% | 10%~20% |
| 磨損補償量 | ±0.8 mm | ±0.5 mm | ±1.5 mm |
核心優勢：
高壓適應性：無需擋圈即可用于超高壓系統，簡化密封結構；
低應力松弛：矩形截面儲能能力強，長期壓縮后回彈率＞90%；
安裝容錯性：允許更大的溝槽尺寸公差（±0.2mm）。
氟橡膠（FKM）：
耐溫-20℃~200℃，耐燃油/酸介質，用于航空發動機燃油閥；
案例：波音787燃油控制系統，耐JP-8燃油壽命＞10萬次循環。
氫化丁腈（HNBR）：
耐H?S腐蝕（濃度＞2000ppm），用于油氣田防噴器；
抗硫化老化性能提升3倍（對比普通NBR）。
聚氨酯（PU）：
高耐磨性（磨耗量＜0.01 cm³/km），適配礦山機械高壓液壓缸；
硬度范圍80A~95A，抗壓強度＞50 MPa。
PTFE涂層：
0.05mm厚涂層降低摩擦系數至0.05，用于精密儀器導軌密封；
通過FDA 21 CFR 177.1550認證，適配食品級潤滑環境。
激光微織構：
表面加工微凹坑（直徑50μm，深度10μm），儲油量提升3倍；
摩擦功耗減少40%，壽命延長至500萬次往復運動。
導電改性：
添加碳納米管（3%~5%），電阻率可調至10²~10? Ω·cm；
應用場景：防爆設備密封、電磁屏蔽接口。
液壓支架立柱：
在100MPa壓力、含煤粉水介質中，泄漏率＜0.1mL/min；
對比O型圈+擋圈方案，成本降低25%，維護周期延長至2萬小時。
深海閥門密封：
耐70MPa靜水壓與海水腐蝕（Cl?濃度3.5%），壽命＞10年；
材料：氟橡膠+碳纖維增強（拉伸強度＞25MPa）。
火箭燃料加注閥：
耐-183℃液氧與強氧化劑（如N?O?），零泄漏啟閉＞1萬次；
表面鍍金處理（2μm），導電性符合MIL-STD-464標準。
戰機液壓作動器：
耐受15G振動與200℃短時高溫，摩擦功耗降低30%；
材料：聚酰亞胺（PI）基復合材料，耐磨性提升5倍。
半導體真空腔室：
全氟醚橡膠（FFKM）方型圈，氦檢漏率＜1×10?? Pa·m³/s；
超潔凈表面處理（顆粒數＜5個/cm²）。
人工關節密封：
醫用硅膠方型圈，生物相容性（ISO 10993認證），耐體液腐蝕；
低摩擦設計（μ＜0.1），減少關節磨損。
極端溫度適配：超過250℃時橡膠基體軟化，需開發陶瓷-橡膠復合材料；
動態疲勞壽命：高頻振動（＞200Hz）下裂紋萌生機理不明；
微型化制造：截面尺寸＜1mm時，成型精度與一致性控制困難。
3D打印技術：
液態硅膠直寫成型（DIW），公差±0.05mm，支持復雜流道集成；
案例：德國Freudenberg的AddSeal工藝，制造周期縮短70%。
智能材料應用：
形狀記憶合金（SMA）嵌入，實現溫度自適應預緊力調節；
自修復微膠囊技術，劃傷后釋放修復劑恢復密封性能。
數字孿生模型：
基于AI的多物理場仿真，預測密封件壽命（誤差＜10%）；
優化截面幾何參數（如倒角半徑、寬高比），提升密封效率。
壓力-速度（PV）值：安全PV值達50MPa·m/s（普通O型圈≤15MPa·m/s）；
介質兼容性：通過ASTM D471浸泡測試（體積變化率＜8%）；
安裝空間：溝槽寬度為方型圈截面高度的1.1~1.3倍。
預潤滑處理：使用全氟聚醚（PFPE）潤滑脂，摩擦系數降低至0.05；
壓縮量控制：靜態密封推薦20%~30%，動態密封10%~15%；
失效預警指標：
表面裂紋長度＞1mm；
硬度下降＞10 Shore A；
泄漏率超過設計閾值30%。
方型圈以矩形截面的力學優勢，在高壓、高抗擠出場景中開辟了全新的技術路徑。從萬米深海到近地軌道，從微創手術到芯片制造，其以“剛柔并濟”的設計哲學，持續突破密封技術的性能邊界。未來，隨著智能材料與增材制造的深度融合，方型圈將進化出“自適應形變、自感知損傷、自修復失效”的智能特性，成為工業4.0時代高端裝備的核心組件。
